카렌스 안개등 스위치 타는 문제 해결

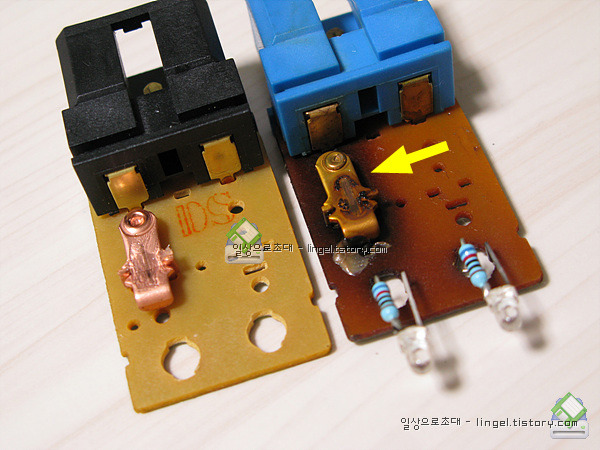

구형 카렌스의 고질적인 문제로 안개등 스위치의 잭이 녹는 경우가 자주 발생합니다. 순정상태의 차량에서도 빈번히 발생하는 문제입니다 -_-; 스위치를 분해하여 보았는데요 과도한 발열로 PCB의 색상이 변색된것을 확인할수 있었습니다. 스위치의 접점부위가 온도가 꽤 높았네요. 스위치의 접점에서의 발열인지 커넥터의 접점에서 발열인지는 명확하게 판단하기 애매합니다.. 뒤집어서보니 .. 납까지 녹았던 흔적이 있습니다. 엄청난 열이 발생하고 있었다는것이죠. 고전력 전구를 쓰는것도 아닌데 순정상태에서 이런일이 일어난다는것은 .... 스위치 설계용량이 실제 전류를 빠듯하게 견딘다는 말뿐이 안되네요.. 즉 설계결함? -_ -; 다시는 스위치에 열이나지 않게 릴레이를 달아줄 생각입니다. 용량은 40A이니 .. 스위치 녹기전..

재부팅 방지회로의 부품 설명

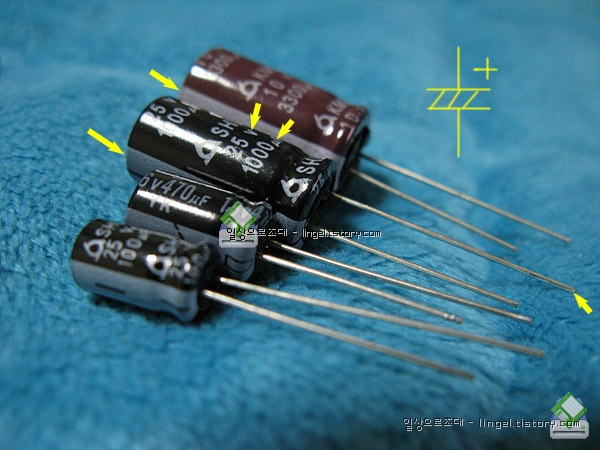

콘덴서, 캐패시터 (Capacitor, Condenser) 캐패시터와 콘덴서 같은말입니다. 콘덴서에도 종류가 많은데 위 사진은 전해콘덴서입니다. 콘덴서는 전기를 저장하는 역할을 합니다. 내압(V - 볼트)과 용량(㎌ - 아미크로 패럿)이 인쇄되어있습니다. 재부팅방지, 지연등의 회로(자동차)에 사용할 콘덴서의 내압은 반드시 16볼트 이상이어야 합니다. 내압을 초과하는 전압이 인가되면 콘덴서는 터집니다. (혹은 부풀어 오르다 가스와 액체가 빠져나오거나.. ) 다리가 긴쪽이 +극이고, -극은 몸통에 흰띠로 표시되어있습니다. 회로도에서 일반적으로 사용되는 기호를 옆에 그려넣었습니다. (다양한 회로기호가 있으므로 대표적인것만) 내압과 용량에 따라 다르지만 몇십원~몇백원 수준입니다. 릴레이 (Relay) 릴레이는 ..

카렌스1에 카렌스2 미러 달기

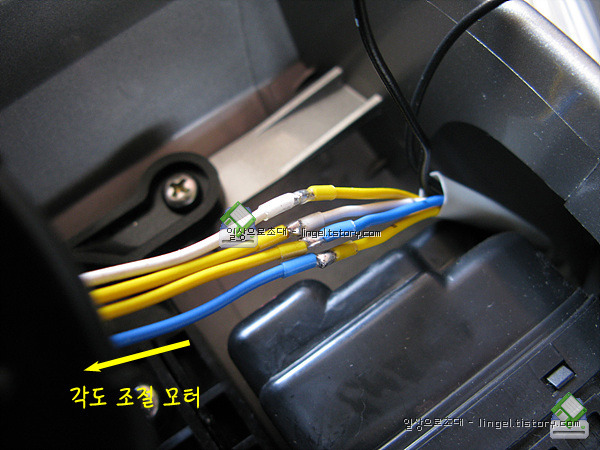

카렌스1 차량에 카렌스2 백미러 장착하는 설명입니다. 전동접이 미러를 위해서 주로 잡업하는 내용입니다. OK2HQ69120** OK2HQ69180** 카렌스2 미러의 품번입니다. **부분은 색상코드입니다. 필요한 색상으로 준비하세요. 미러 열선 + 전동접이 + 블루미러 (야간반사 감소) 최상옵션 품번입니다. 카렌스1와 2미러의 잭은 동일하지만 그대로 끼우면 미러각도조절이 이상하게 됩니다. 그래서 배선을 다시 연결해줄 필요가 있습니다. 거울을 떼고 3곳의 나사를 풀어 각도조절 모터를 분리하는게 배선작업이 수월합니다. 운전석 미러 안쪽 모터에서 나오는 순서대로 하고 오른쪽의 노란선 두개는 같은선이므로 고민할 필요 없습니다. 운전석 미러 커넥터쪽 조수석미러 안쪽 모터에서 나오는 순서대로 하고 왼쪽의 노란선 두..
