DELL U2312HMr 모니터입니다.
전원불량입니다. 아예 전원이 들어오지 않는 고장증상입니다.
2012년 5월 제조된 제품으로 9년이 지난 오래된 모니터이지만
쓰는데는 아무런 지장이 없어 수리하기로 합니다. 새로 모니터를 사려고하니 꽤나 비싼것도 수리하는 이유입니다.

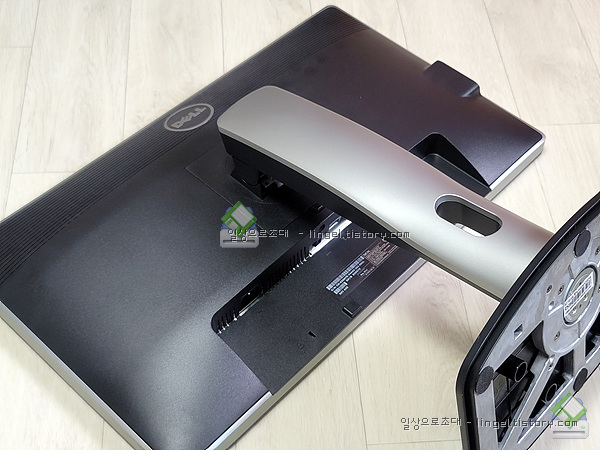

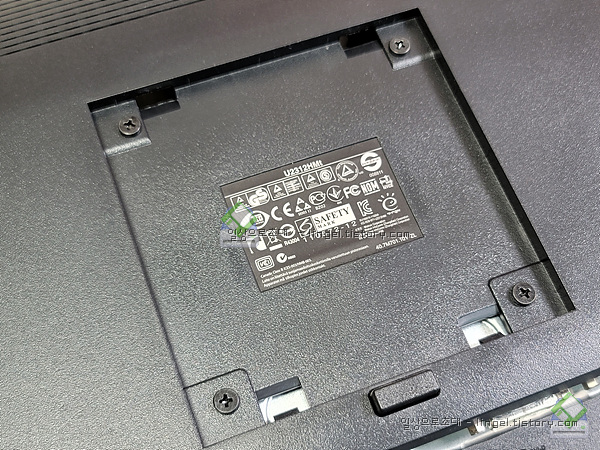

모니터암을 분리하고 나면 4개의 나사가 있습니다.
나사를 먼저 풀어도 되고, 나중에 풀어도 상관없습니다.

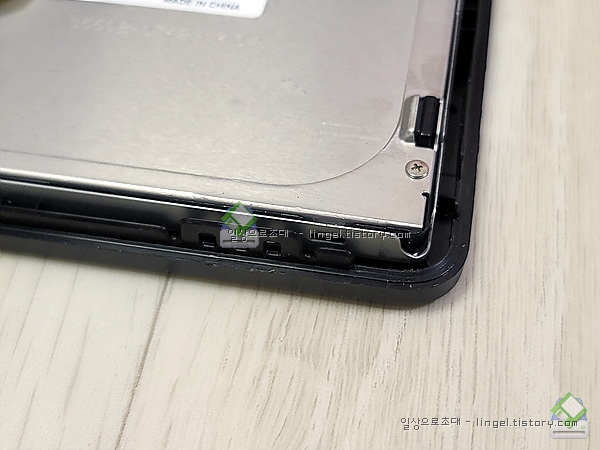

나머지 분해는 베젤을 뜯어내야합니다. 작업과정이 쉽지않습니다.

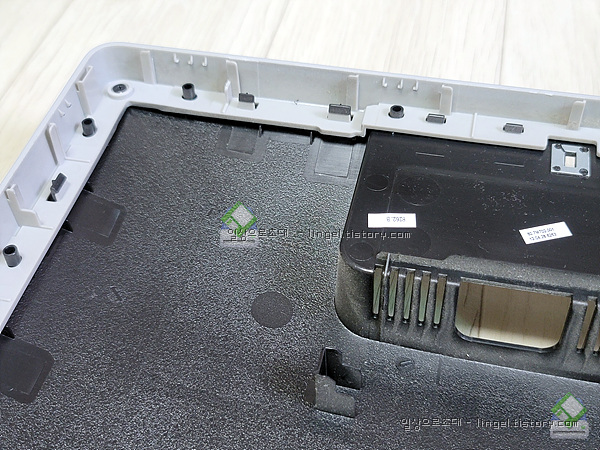

분해된 백커버입니다. 걸림부분 참고하세요.
분리된 베젤부분입니다. 걸림부분 참고하세요.

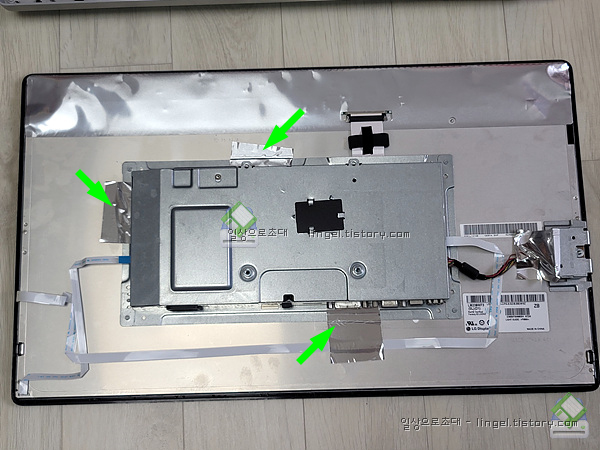

파워보드와 AD 보드는 커버에 붙어있으며 커버는 패널과 tape로 붙어있습니다.
Tape를 떼어냅니다.

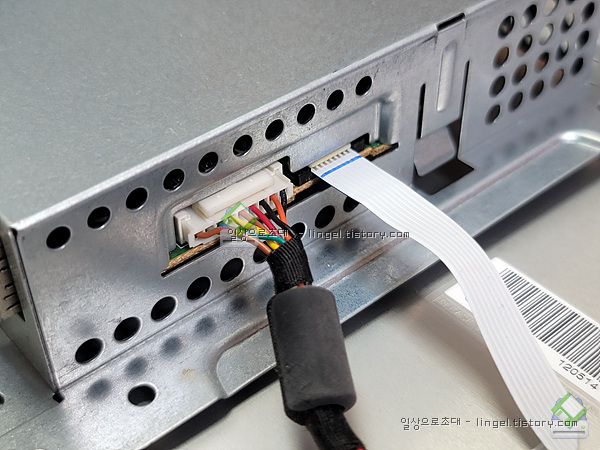

커넥터류도 조심스럽게 분리합니다.
왼쪽은 모니터의 USB포트 와 연결되어있고, 오른쪽은 BUL 전원입니다.

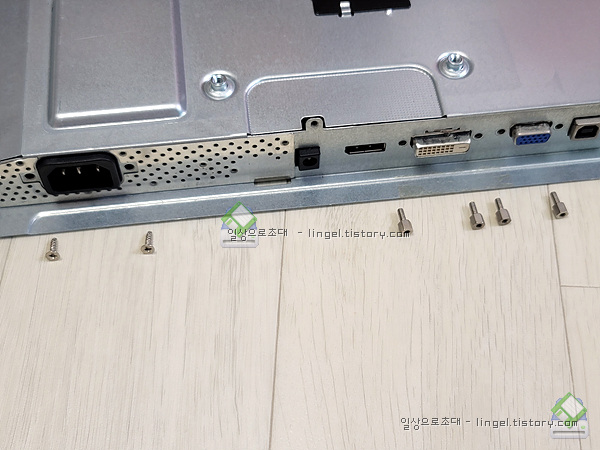

보이는 나사를 모두 풀어줍니다.

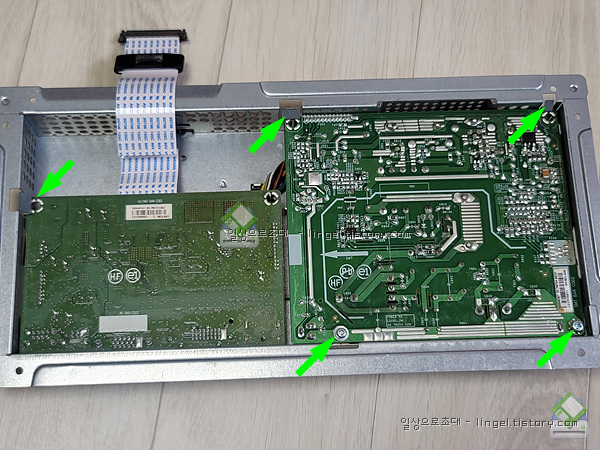

보이는 나사를 모두 풀어주고 걸림부분을 해제하여 AD보드와 파워보드를 분리합니다.

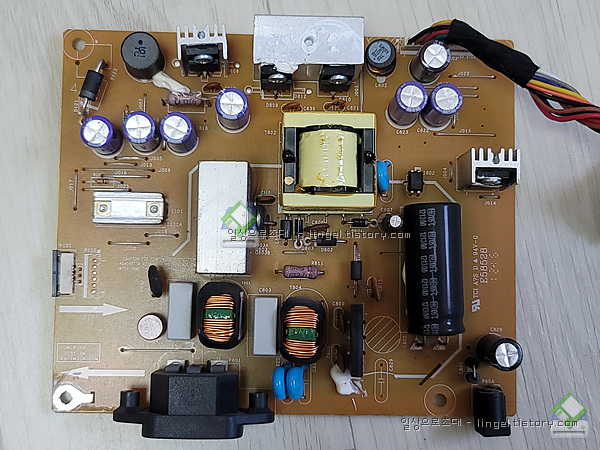

파워보드입니다. 외관상 캐패시터가 부풀거나 등의 특이점은 없습니다.
AD보드입니다. 역시 외관상 특이점 없습니다.
외관상 이상점이 없으므로 전기적으로 이상이 있는지 점검을 해야합니다.
고압의 전기가 흐르는채로 점검하여야 하므로 항시 감전에 주의해야합니다.
파워보드의 퓨즈부터 확인하고 입력에서부터 출력까지 순서대로 점검하면 됩니다.

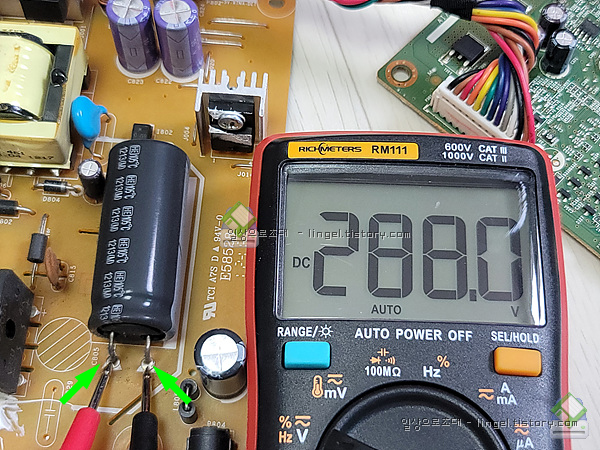

AC입력에서 부터 메인캐패시터까지 이상이 없습니다.
파워 출력단 점검입니다. 정상적으로 출력이 나오고 있습니다.
파워보드의 이상은 없다는 결론입니다.

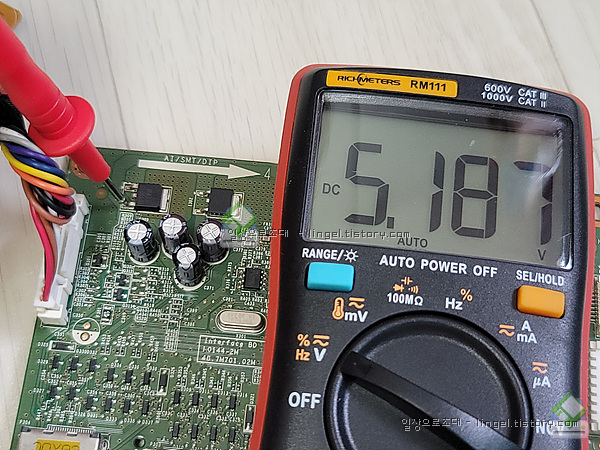

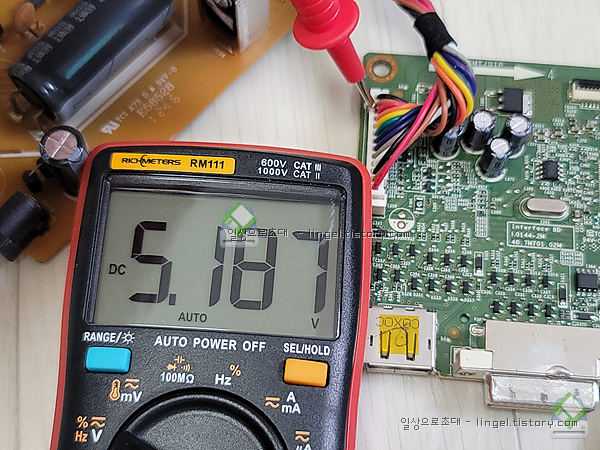

AD보드의 전원입력을 확인합니다.
정상입니다.

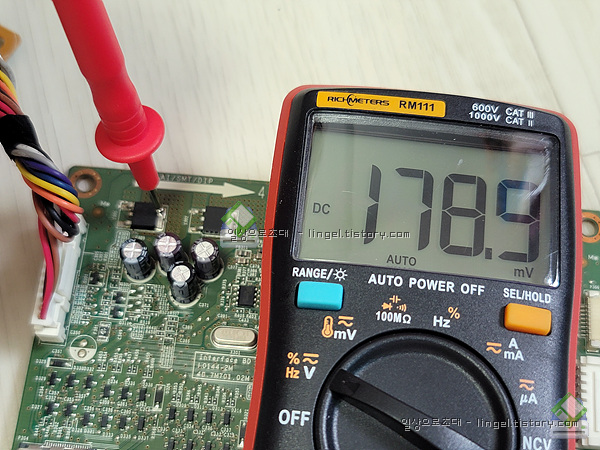

전원부품인 low-dropout regulators (LDO)를 점검합니다.

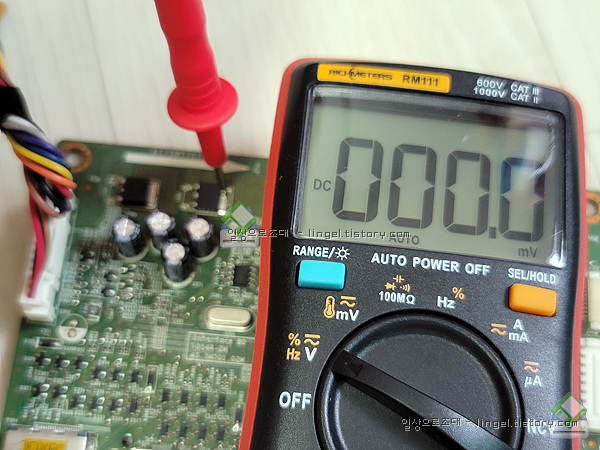

출력이 없습니다. LDO이상으로 확인되었습니다.
옆의 LDO도 점검합니다. 출력없습니다.
별도 확인결과 이 부품은 정상입니다.

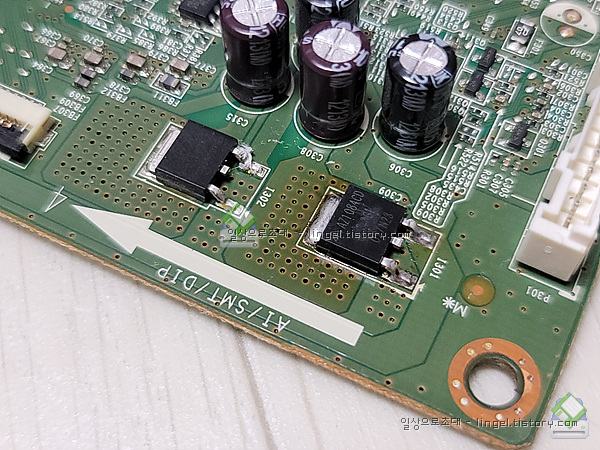

문제의 부품입니다.
부품의 Marking을 확인하여 어떤 부품인지 찾아야합니다.
GMT社 G1084-33 입니다.
확인해보니 동일한 부품은 더이상 구할 수 없는 부품입니다.
그렇다면 Data sheet를 찾아서 spec을 확인한 뒤 대치품을 찾아야합니다.
BCD社 AZ1084CD-3.3TRG1 이 호환가능한 부품으로 확인되었고
국내에는 없는 부품이라 해외구매를 진행합니다.
부품가격보다 배송비가 더 비쌉니다. 그리고 배송까지의 기다림이 필요합니다.

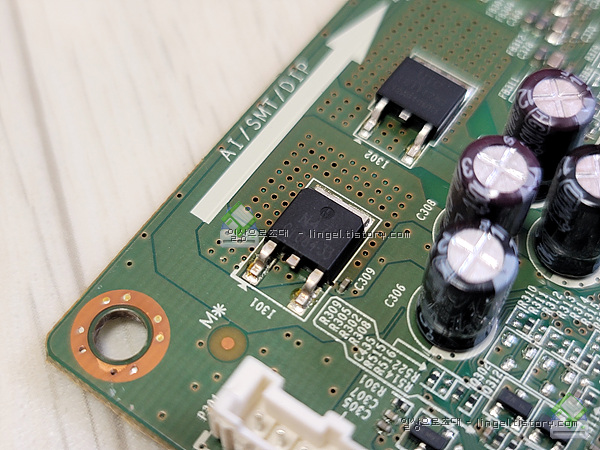

고장난 부품을 분리하고 새 부품으로 달아줍니다.
고장난 부품의 교체가 성공적으로 완료되었습니다.
부품 교체 후 전원을 넣어 확인합니다.

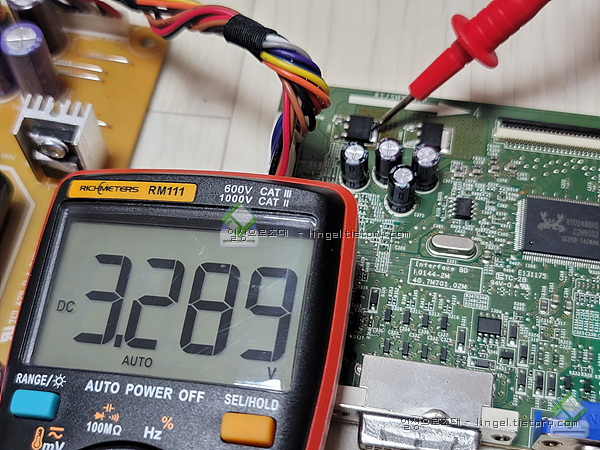

정상적으로 3.3V출력이 확인됩니다.

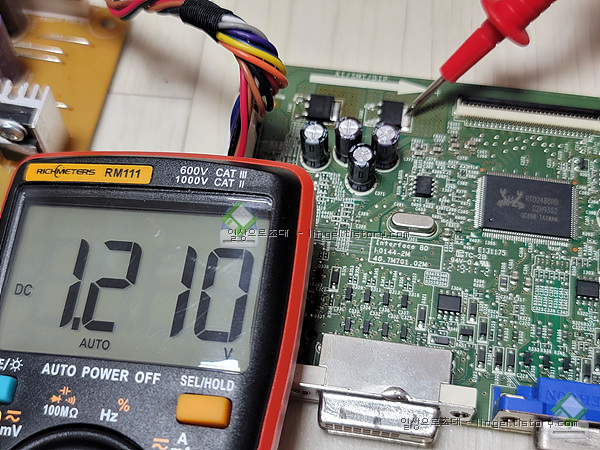

옆의 LDO는 정상적으로 1.2V의 출력이 확인됩니다.

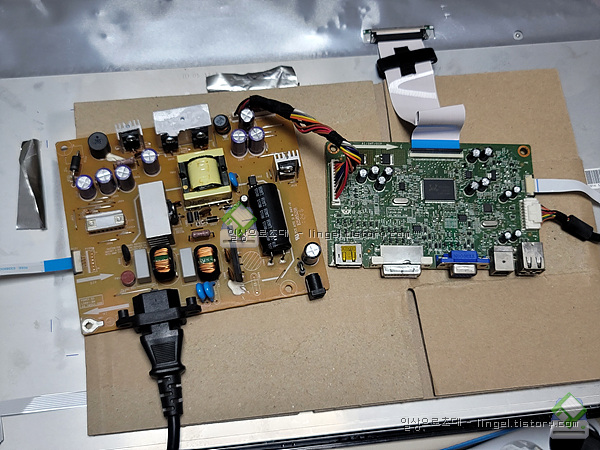

각종 케이블들을 모두 연결하여 모니터가 정상적인지 확인을 한번 더 해줍니다.
고압의 전기가 흐르므로 감전의 우려가 있으므로 항상 주의하여야합니다.

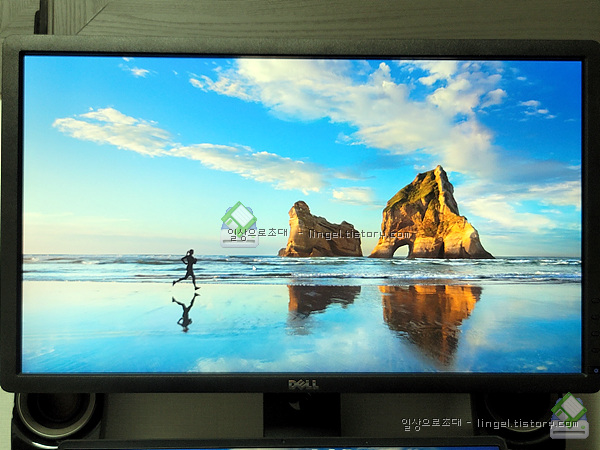

정상적으로 동작함을 확인했습니다.

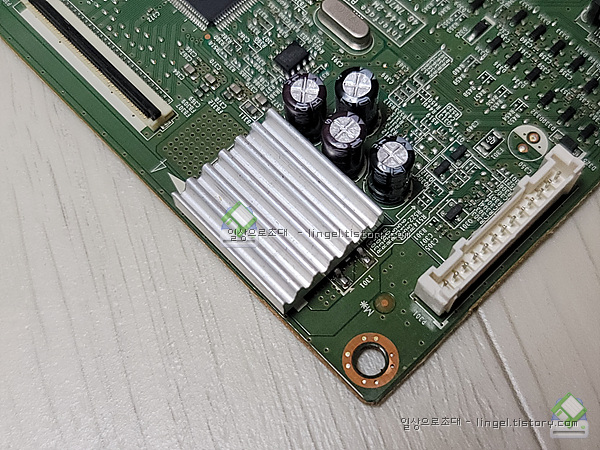

발열을 견디지 못하고 죽은것 같아서 굴러다니던 방열판을 하나 붙여줍니다.
분해의 역순으로 모두 조립해줍니다. 다시한번 정상동작함을 확인하고 꺼냈던 연장들을 정리합니다.
고장났던 모니터를 수리완료하였습니다.
