레이 안테나 교체 DIY

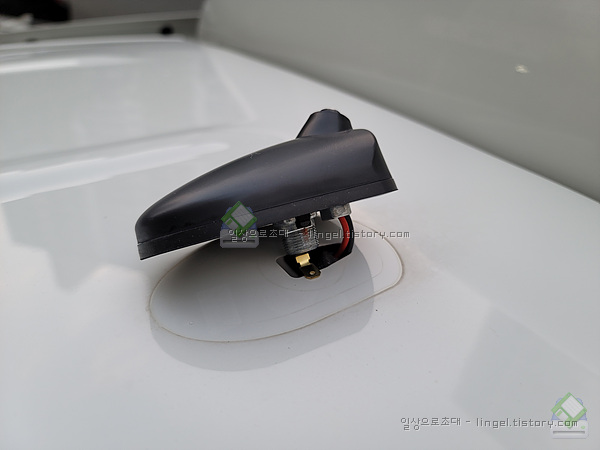

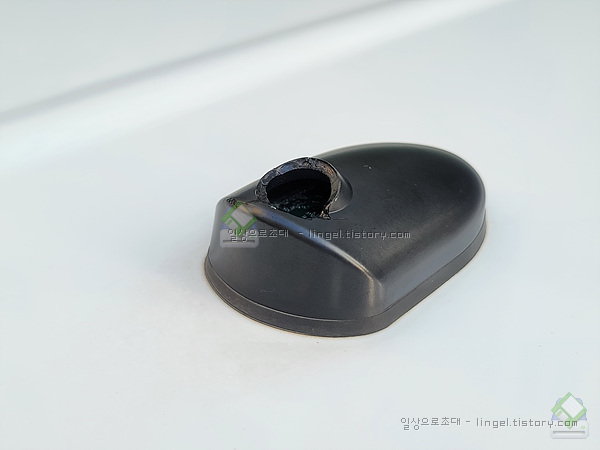

레이 안테나가 망가졌습니다.



언제 어디서 어떻게 부러졌는지 모르겠습니다.



보통 안테나가 부러질 정도이면 천장이 찌그러지는데



천장 철판은 멀쩡하고 안테나만 똑 부러졌네요.

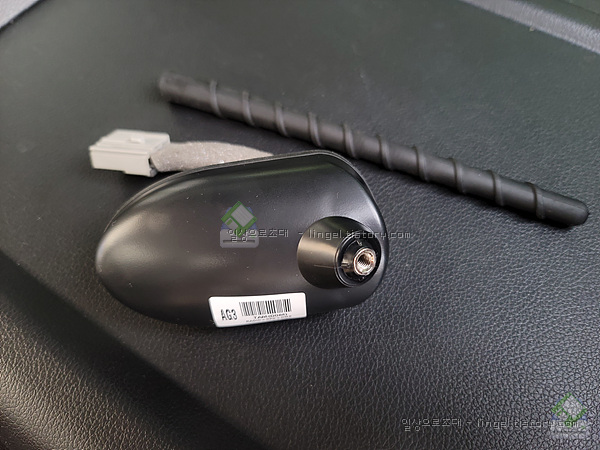

새로 부품을 구매합니다. 옵션에따라 안테나가 달라지므로  차량에 맞는걸 구입하세요.



96210-A3300    안테나 어셈블리－루프   \40,700
96215-2J000   폴-루프 안테나   \6,600

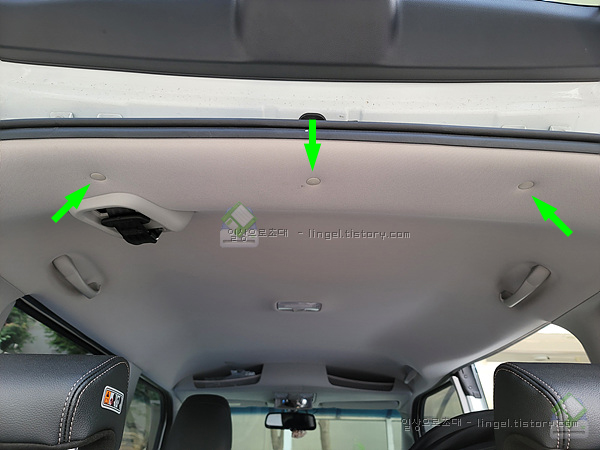

뒤쪽 천장을 잡아주는 화스너부터 분리합니다.











85740-3L000ED  플러그 트림마운팅  \110



함께 구입해두면 좋습니다. 뽑다가 망가지는 경우가 있습니다.

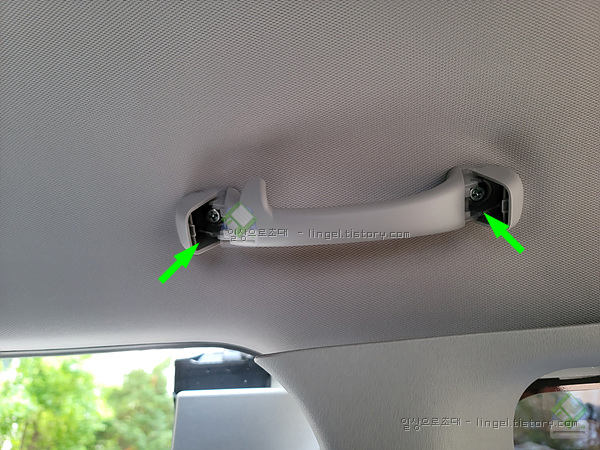

2열 손잡이도 풀어주고,  중간 실내등도 분리하여야 합니다.

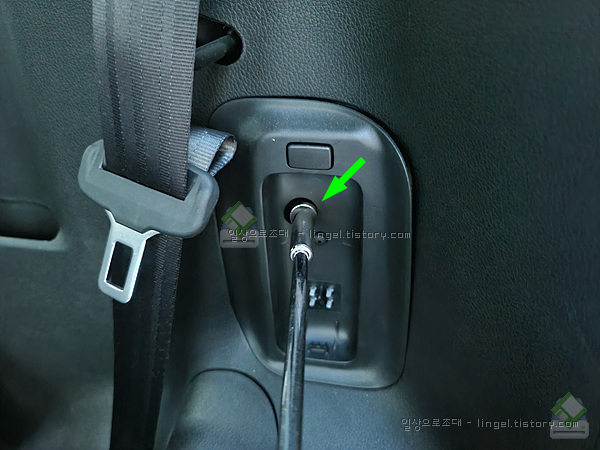

2열 시트는 미리 접어두시고,  우측아래 트림을 잡아주는 나사가 있으니 풀어주어야 합니다.

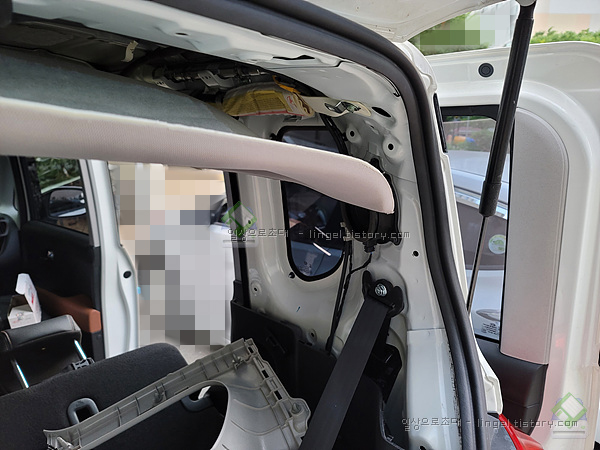

내부 트림을 탈거합니다.



화스너로만 잡고있으므로 고무몰딩을 빼고 잡아당기면 후두둑 빠집니다.

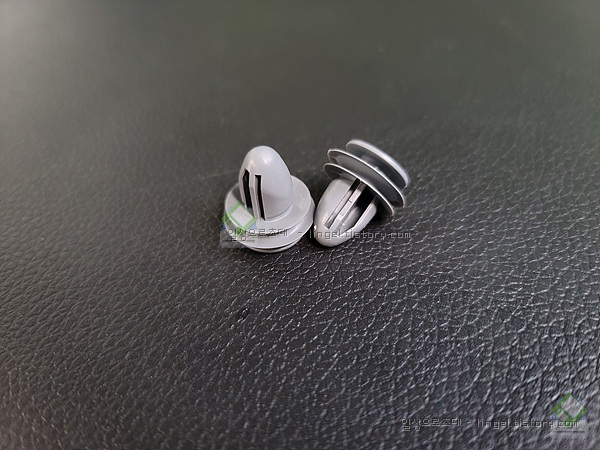

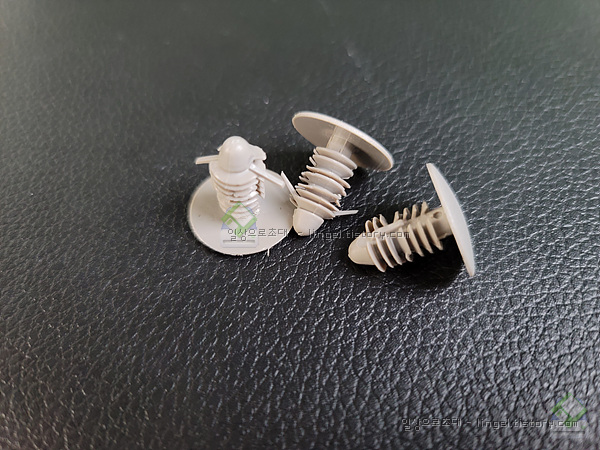

0K95A-68401   화스너   \88원



트림 탈거시 잘 부러집니다. 넉넉히 구매해두세요.

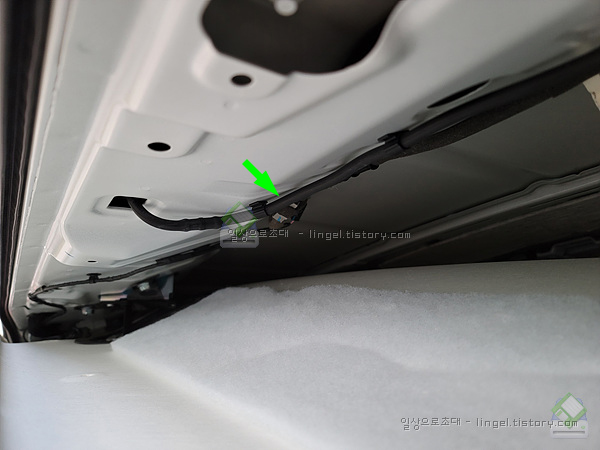

천장은 조심스레 당겨서 작업할 공간을 마련하세요.



무리하게 젖히면 천장이 접힙니다.  주름생깁니다.

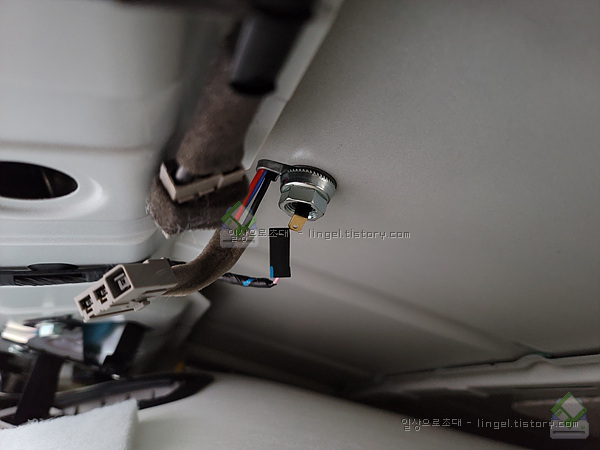

커넥터를 분리하고 너트를 풀어서 안테나를 교체할 수 있습니다.



안테나를 교체하기위해 뜯어야 할것이 많아  시간이 많이 걸리는 작업입니다.















커넥터만 우선 조립하여 GPS와 라디오 수신이 잘 되는지 확인 먼저 하시고



분해의 역순으로 다시 조립해줍니다.

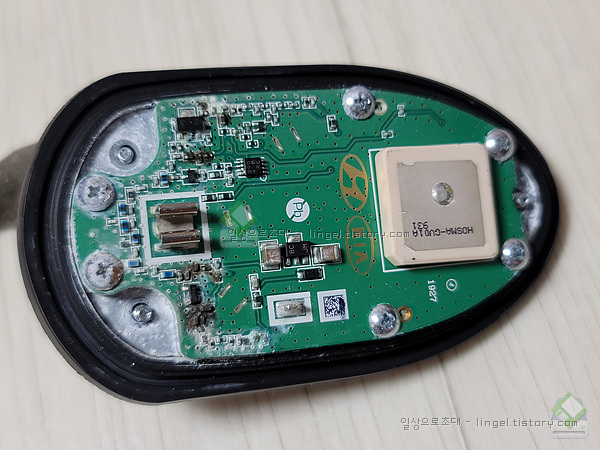

망가진 안테나를 분해하였습니다.



GPS안테나가 있고  회로들이 부식되어 있는것으로 보아 망가진지 시간이 꽤 흐른거 같습니다.
