전동 트렁크 방수 스위치 Diy

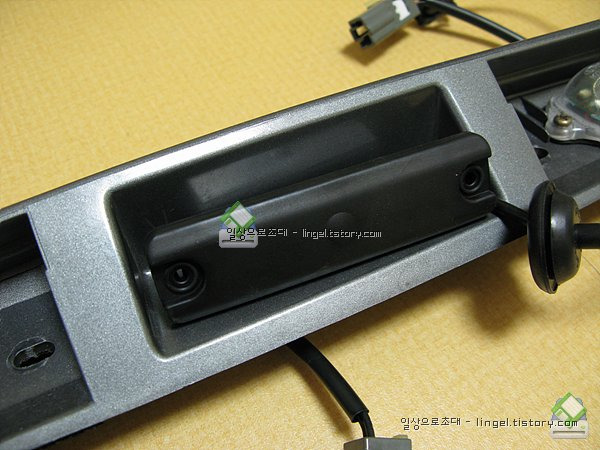

카렌스1 전동트렁크 Diy 에서 이어지는 글입니다. 품번 : 812601D000 뉴카렌스의 트렁크 스위치로 사용되는 부품입니다. (\ 13,000) Diy 전 크기를 맞춰보니 딱 맞네요. 넘쳐나지도 않고 모자르지도 않습니다. 굿 굿 스위치를 분해해봤습니다. 마이크로 스위치를 사용하네요. 허용전류량이 매우 적으니 따로 회로를 이용해야 하겠습니다. 구멍뚫을 크기를 표시한다음 드릴로 숭숭숭 그리고 잘라낸뒤 칼/줄로 마무리. 원래는 미도색이지만 도색되어있는거라 마스킹작을 하고 진행했습니다. 원래 스위치의 커버를 씌운채로는 공간이 부족합니다. 그래서 커버 제거. 구멍을 다 뚫은 상태와 조립전 스위치. 벗겨낸 커버.. 따로 방수처리를 해줍니다. 조립이 완료되었습니다. (나사가 빠졌네요) 크키가 딱 맞는것이 좋네요.

카렌스1 전동트렁크 Diy

카렌스1의 트렁크는오직 열쇠 혹은 운선석 아래의 레버를 당겨서만 열 수 있습니다. 불편한 트렁크를 다른차종 처럼 스위치로 열수 있는 Diy입니다. 먼저 준비물부터 소개들어갑니다. 가장 중요한 트렁크를 열어줄 전동모터(트렁크솔레노이드)가 필요합니다. 사진의 부품은 P96227509입니다. GM부품점에서 11000원에 구입했네요. (09년 12월 기준) 모터에 맞는 잭도 필요하구요(배선의 편의성) 모터는 트렁크용으로 준비해야합니다. 도어모터는 사용이 불가능합니다. (당기는 힘도 약할뿐더러 앞뒤로 한번씩 작동하는거라 트렁크에 부적절합니다) 고정할수 있는 나사가 필요하구요. (모터에 맞는걸로 준비하세요) 도어모터 구입시 함께 들어있는 철사와 고정하는 부속품도 있으면 좋습니다. 편하게 작업하려면 준비하세요. 제가..
