올뉴카렌스 브레이크 스위치 교체

올뉴카렌스 브레이크 스위치 교체 DIY입니다.



 P0504 브레이크 "A" / "B" 스위치 및 회로 고장



에러코드가 발생했습니다.









93810-3S000   스위치 어셈블리－스톱 램프   \5,830

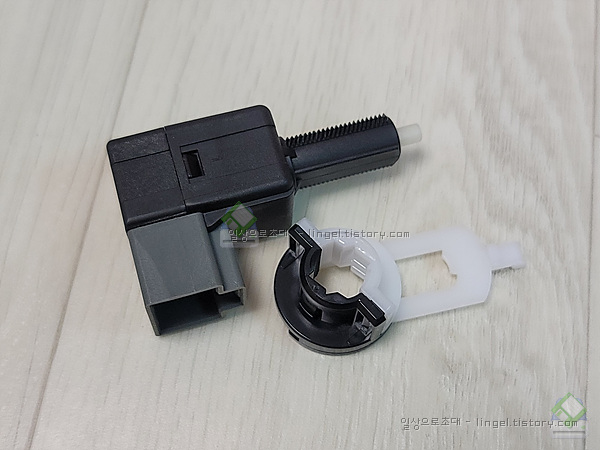

구입해온 브레이크 스위치입니다.







예전엔 너트로 간극조절하고 그랬는데  요즘은 쉽게 나오는군요.







크래시패드 로어패널을 분해해야합니다.

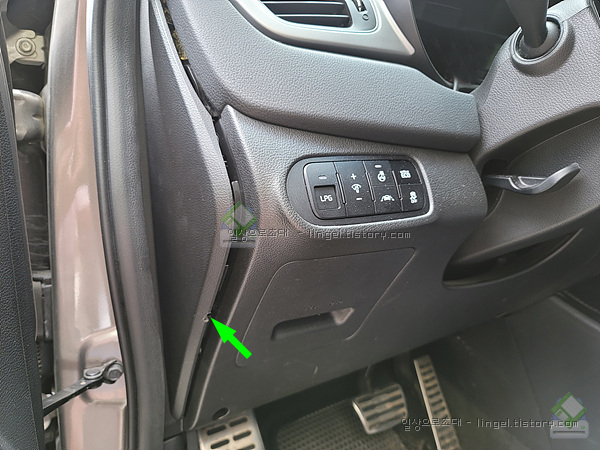

옆판을 열고 안의 나사를 풀어야 합니다.  하단에 있는 두개의 나사도 풀어야 합니다.

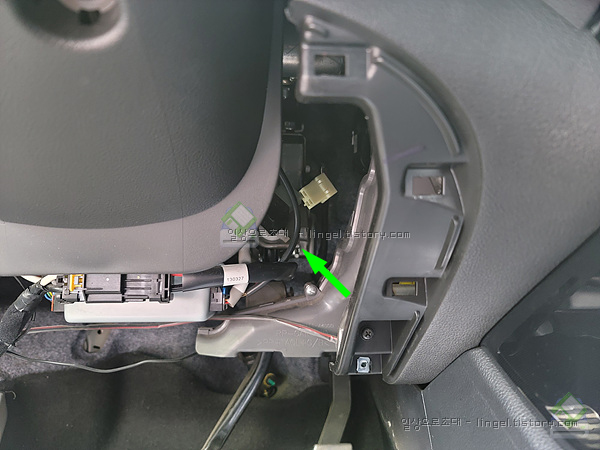

우측아래에 브레이크 스위치가 자리잡고 있습니다.



넉넉한 공간은 아니지만 손을 집어넣어 교체가 가능합니다.

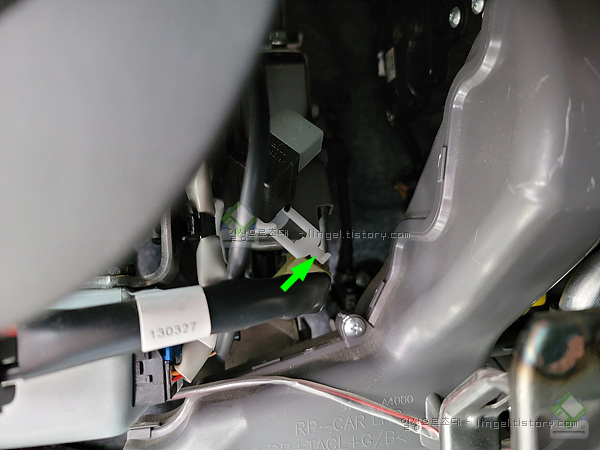

스위치에 연결된 커넥터를 뽑고, 잠금핀을 당겨서 뽑아준 뒤,



스위치 몸통을 잡고 반시계 방향으로 돌리면 분해가 됩니다.





조립때는 브레이크 페달을 밟지않고, 끝까지 밀어넣은 뒤 시계방향으로 돌려주면 됩니다.





구형스위치들은 너트로 간극 조절을 했어야 했는데  간극조절 없이 간편하게 교체가 되네요.

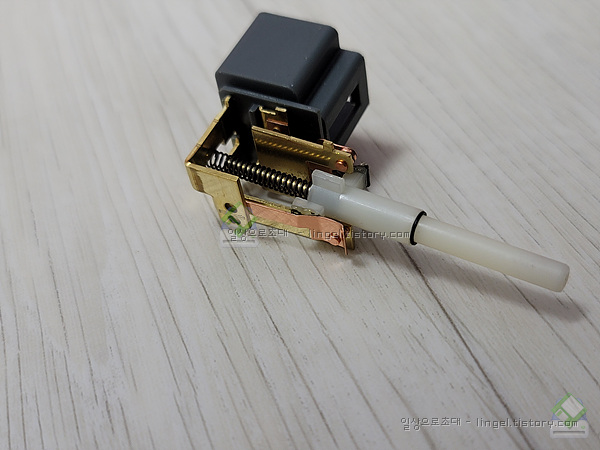

분해된 고품 스위치입니다.





시스템은 기능불량을 감지하기 위해서 두가지 신호를 사용합니다.



두 신호는 브레이크 작동여부에 따라 서로 반대값을 전송합니다.



눌러지고 떼어짐에 따라 두 스위치가 서로 붙고, 떨어지고 서로 다르게 작동합니다.



신호가 제대로 들어오지 않으면 에러코드가 생기게 됩니다.
