올뉴카렌스 글로브박스 LED 조명 DIY

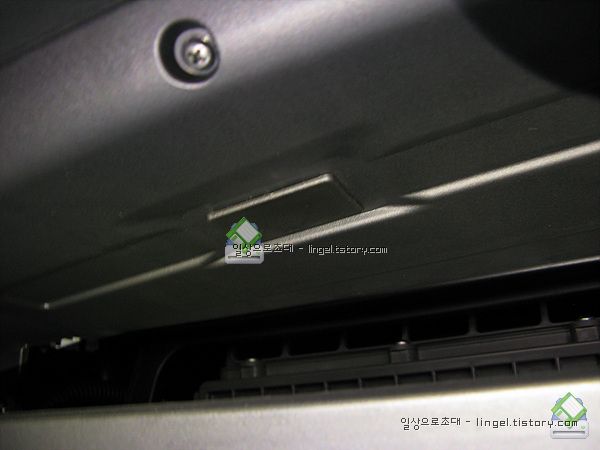

올뉴카렌스 조수석 글로브박스를 열고 위쪽을 보면 무언가 마개가 덮여있습니다.

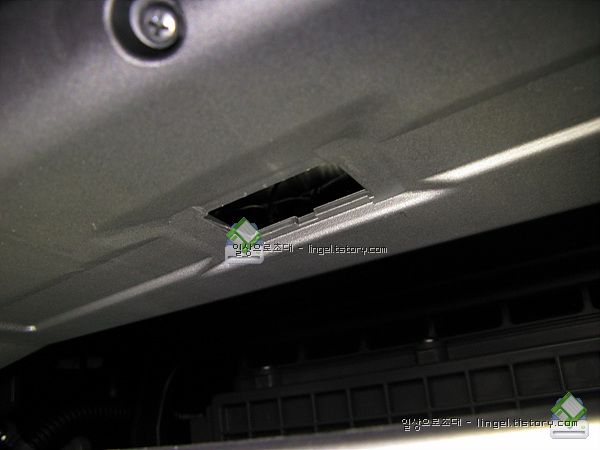

이를 제거하고 보면 구멍이 뚫려 있는데요.
수출차량에는 조명이 부착되는 위치입니다.
내수차량은 빠져있으므로 간단히 부품을 구입하여 DIY하면 됩니다.
92620-A4110 : 올뉴카렌스 러기지램프 LED (\7,040)
동일한 부품의 전구 적용 부품번호는 아래와 같습니다.
92620-33000 : 올뉴카렌스 러기지램프 (\?)

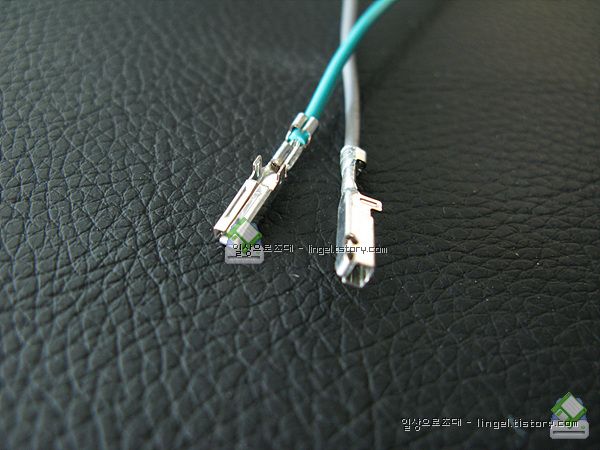

일반 전구타입으로 구매하였다면 배선은
91180 2D900 : 제네시스 풋램프 배선 (\5,610)
을 구입하면 됩니다.

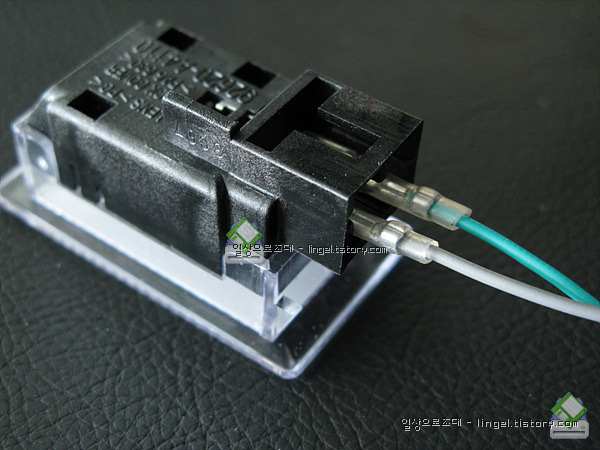

LED타입과는 잭 모양이 다릅니다!

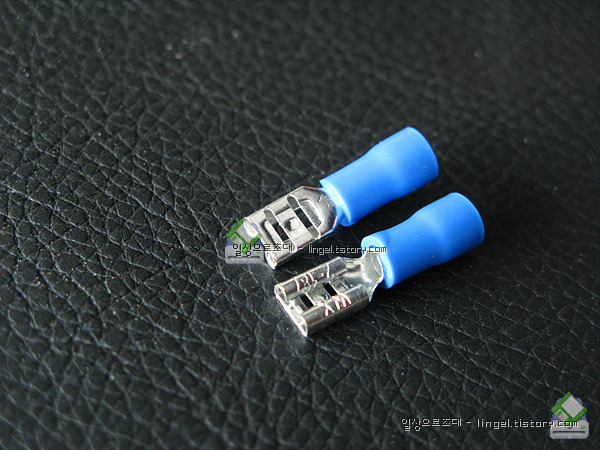

정확히 맞는 잭을 구할수가 없으므로 비슷한 터미널을 구해 수축튜브로 마감처리를 해줍니다.

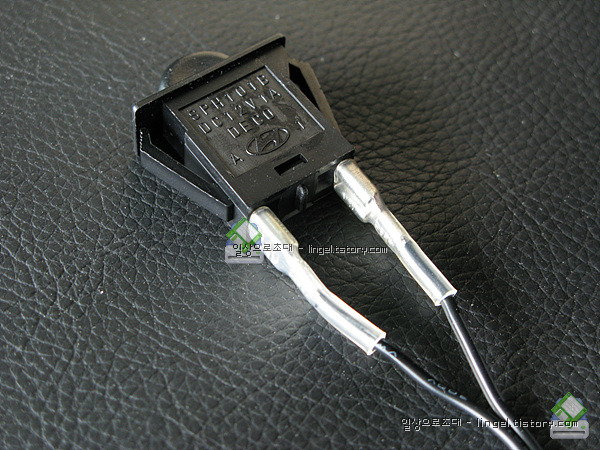

역시 터미널 단자를 이용하여 스위치도 연결해줍니다.
93510-21000 : 글로브박스 스위치 (\850)
순정부품이므로 부품상에서 구매하시면 됩니다.

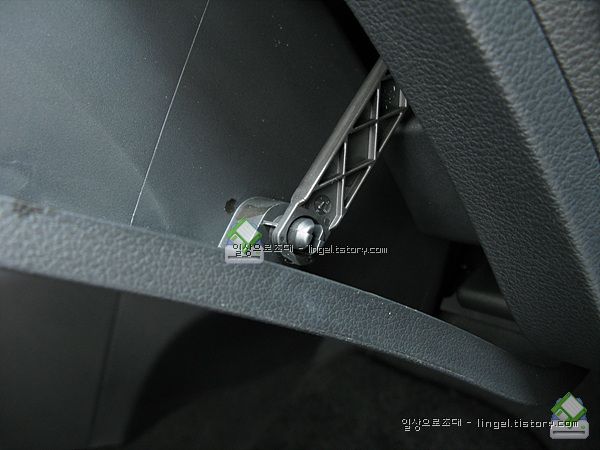

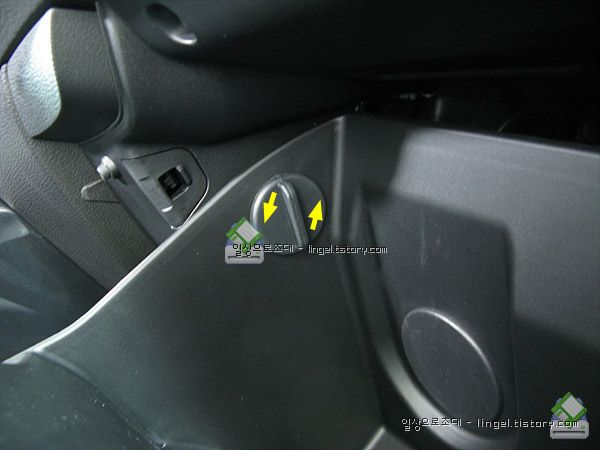

글로브 박스를 열고 양쪽의 손잡이를 반시계 방향으로 돌려 제거해줍니다.
옆부분의 결합또한 해제하면 글로브박스가 완전히 열립니다.

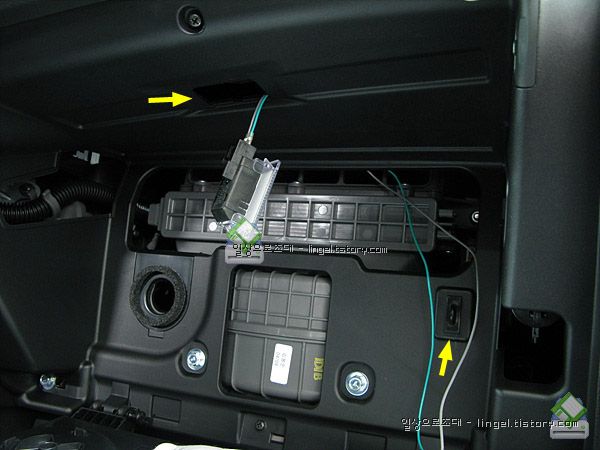

드릴로 구멍파고 난리칠 필요없습니다. 이미 자리는 다 마련되어있습니다.
위쪽에는 조명을 달면되고, 스위치자리도 구멍이 뚫려있습니다.
배선작업부터 해준다음 밀어넣어주면 딱 맞게 들어갑니다.

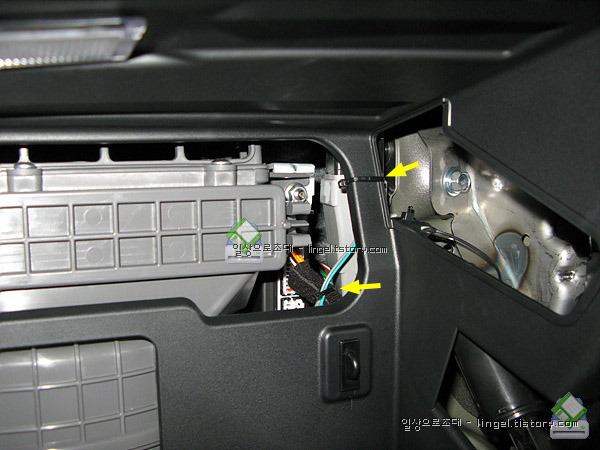

요런식으로 배선을 마감해준다음 오른쪽아래로 끌어내립니다.

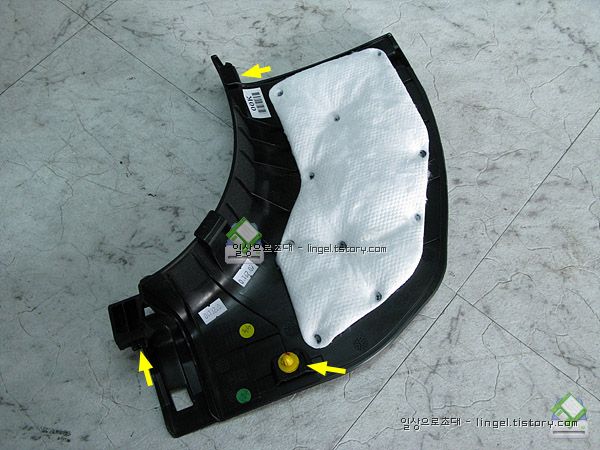

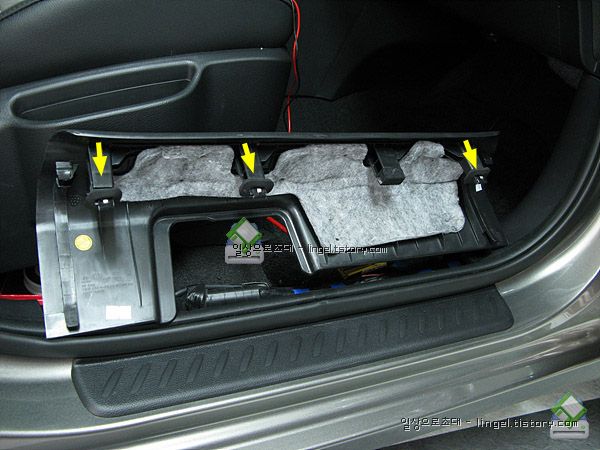

사이드 도어스텝 분리는 수직방향 위로 들어올리면 그냥 후두둑 빠집니다.

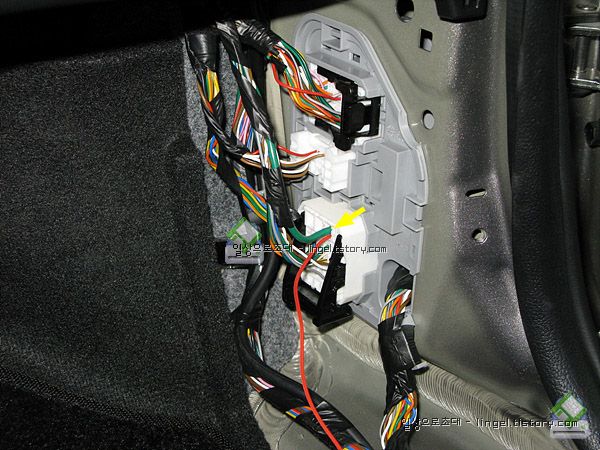

양 끝의 두개의 후크와 1개의 키로 고정되어있습니다. 이것까지 들어내고나면 배선커넥터가 나옵니다.
저는 가장 굵은 녹색선에 연결하였습니다. ON 전원선입니다.
이중에 찾으면 상시전원선도 있습니다.

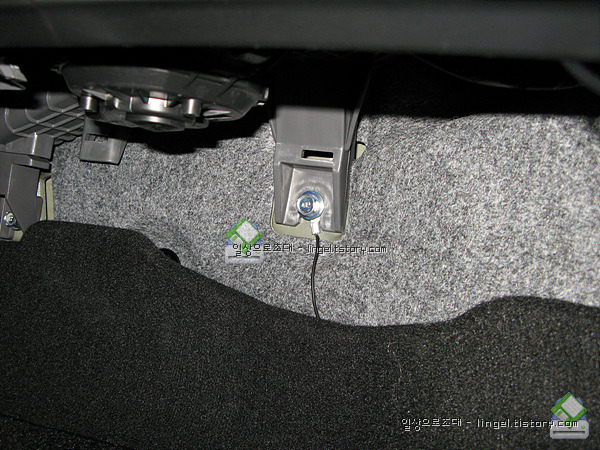

발 앞쪽의 나사에서 GND를 따와서 마무리를 하면 됩니다.
