휴대폰 데이터 케이블 길이를 줄여보자!

일상으로초대 2007. 12. 26. 16:34
반응형

사용자 삽입 이미지

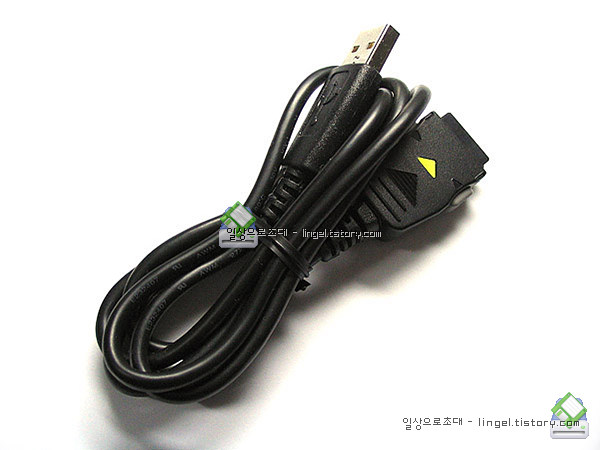

PC와 휴대폰을 연결하여 데이터를 전송할수 있는 24핀 데이터 케이블이다.

위 사진은 애니콜에서 제공되는 데이터 케이블이므로 타사의 경우 구조가 약간 다를수가 있으나

기본적인 개조는 똑같다.

원래 길이는 1.2미터 가량으로  데스크탑을 책상위에 올려 사용하거나, 노트북 사용자에게는

지나치게 길어 걸리적 거림이 분명하다.  이에 길이를 줄여보자!







사용자 삽입 이미지


보이는 나사 2개를 풀어주는건 기본이다.





사용자 삽입 이미지


나사만 푼다고 바로 분리가 가능한건 아니다.







사용자 삽입 이미지


양쪽으로 걸쇠가 있으므로 작은 일자드라이버로 조심스럽게 벌려서 분리를 하도록 하자.







사용자 삽입 이미지


분리하면 이런 보양이다. 특별할거라고는 없는 단순한 구조이다.







사용자 삽입 이미지

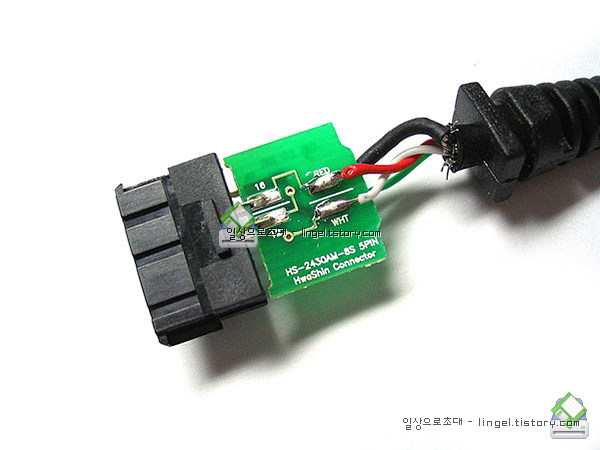

PCB기판에 친절히 무슨색 선이 연결되어있는지 씌어있다.

만약 씌어있지 않다면 꼭 메모를 해두기 바란다.

이젠 PCB와 전선의 연결을 끊어도 좋다.





사용자 삽입 이미지


사용자 삽입 이미지


사용자 삽입 이미지


사용자 삽입 이미지


가장 난이도가 높은 부분이다.

작은 일자드라이버를 이용하여 사이로 밀어넣고 벌려서 떼어내줘야 한다.



사용자 삽입 이미지


필요에 따라 롱노이즈를 이용해도 좋다.






사용자 삽입 이미지

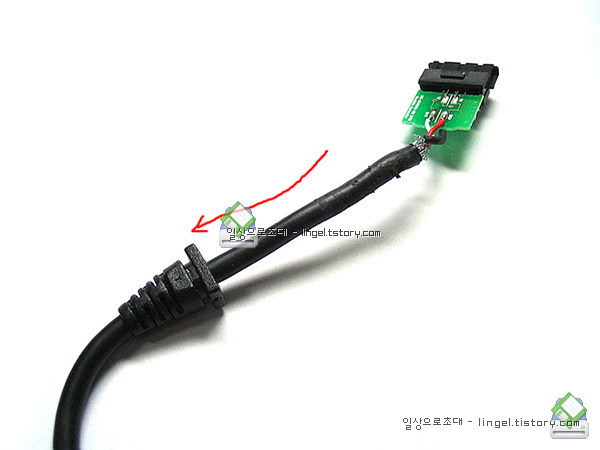

이렇게 분리가 되면 선 안쪽으로 밀어넣을 수 있게 된다.









사용자 삽입 이미지

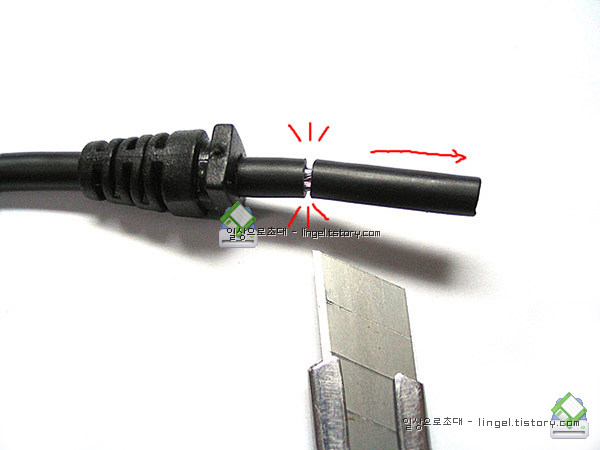

적당한 길이로 선을 잘라낸 뒤 피복을 한겹씩 벗겨낸다.




사용자 삽입 이미지


쉴드선 안에 4가닥의 전선이 자리잡고 있다.





사용자 삽입 이미지


쉴드선을 한쪽으로 잘 몰아준 다음..




사용자 삽입 이미지


그 많은 쉴드선을 다 쓸순 없다(굵어지므로)

일부의 쉴드선만 남긴채 다 잘라낸다. 그리고 검정선의 피복을 완전 벗긴다.







사용자 삽입 이미지


일부 남은 쉴드선과 검정선을 함께 꼬아 수축튜브로 마무리 한다.








사용자 삽입 이미지


이제 제 자리에 맞게 납땜하면 된다.






사용자 삽입 이미지


이렇게!






사용자 삽입 이미지


안쪽으로 밀어넣었던 저것을 적당한 위치로 잡아준 뒤 순간접착제를 한두방울 떨어뜨려 고정시켜준다.






사용자 삽입 이미지



차례대로 조립하면 끝!






사용자 삽입 이미지


완선된 짧은 데이터 케이블!

회색 케이블은 노트북용으로 제격이다.
